Sector: Agro
Cliente: Aceitera
Supervisión: CICSA Ingeniería.
Lugar: San Jerónimo Sud, Santa Fe, Argentina.
Trabajo Realizado: Ampliación del túnel de la celda 5.
Tecnologías utilizadas: Hormigón y bentonita.
Ejecución obra: CICSA Ingeniería.
Año de realización: 2024.
Ejecución de una caja de escalera subterránea, para salida de emergencia de las cintas transportadoras ubicadas 2 niveles por debajo de el nivel de terreno natural. La obra se ejecuto a través de un sistema tipo cajón de fundación, donde la estructura prismática se construía a nivel de suelo natural, para luego ir descendiendo la estructura hasta su nivel definitivo en etapas. La estructura unía los túneles de las cintas TR37 y TR38 que cruza perpendicularmente frente a la Celda 5.
Para ello:
•Se realizó una excavación manual con asistencia de guinches y retroexcavadora hasta 5,00m aproximadamente
•Se realizaron las demoliciones necesarias para vincular las estructuras actuales con las nuevas, procediendo a la colocación de los hierros solapados con la nueva estructura y la ejecución de los encofrados para realizar el hormigonado.
•El proceso de hormigonado se realizó en varias etapas considerando las presiones que desarrollaran los encofrados en los tabiques, considerando conveniente el desarrollo de las tareas en no más de 1,5m.
•Impermeabilización del fondo con membrana de bentonita en la base y cordones bentoníticos en todas las juntas de hormigonado

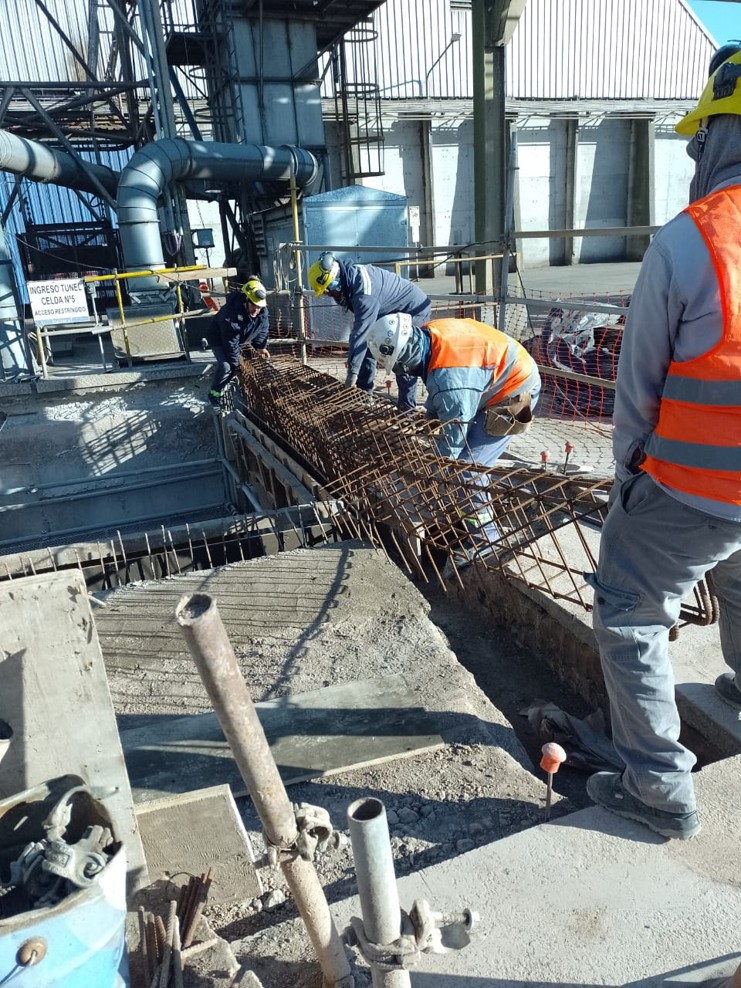

1. Detalle del hormigonado tabiques laterales previo a descenso

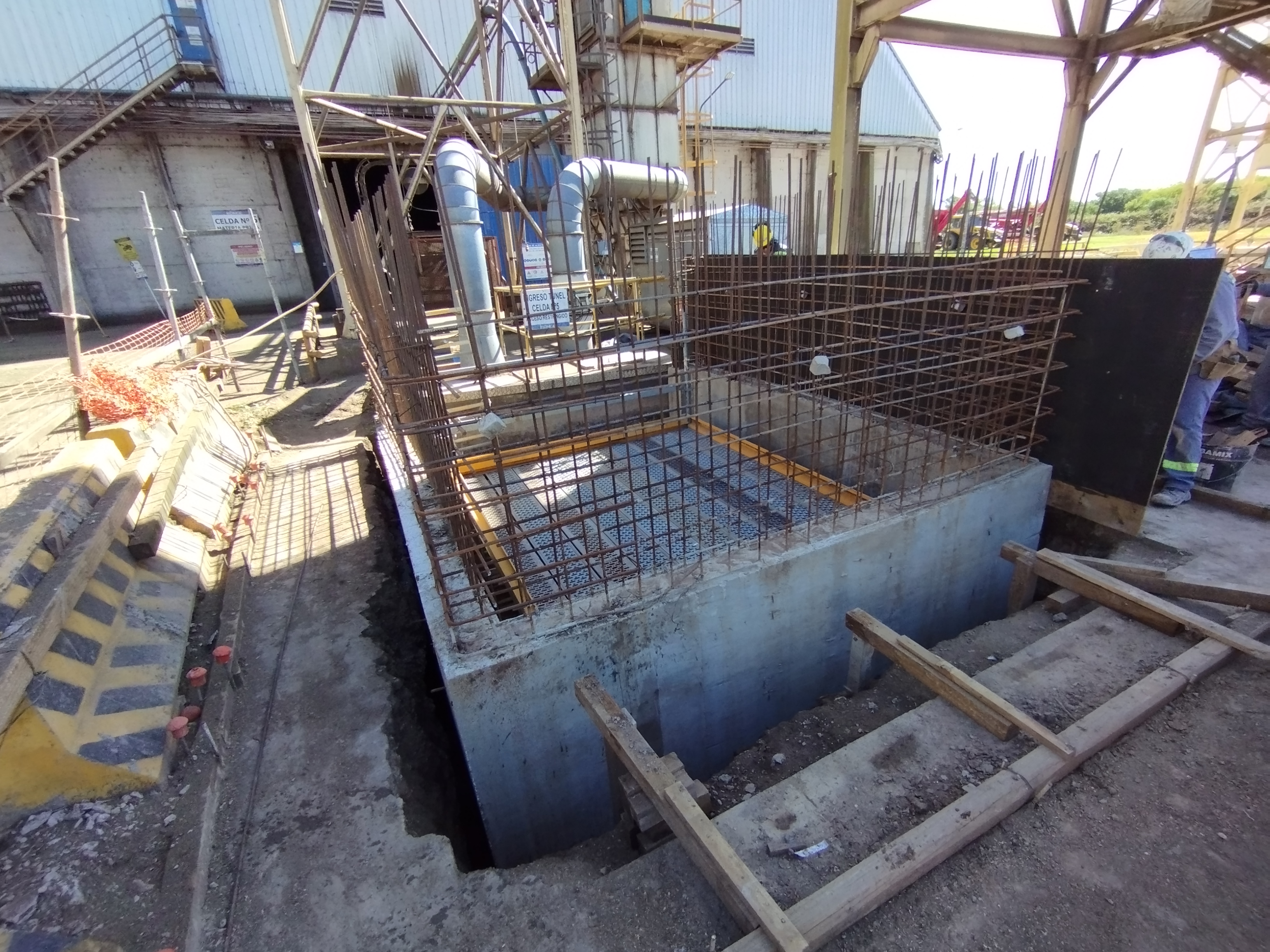

2. Detalle del hormigonado tabiques laterales previo a descenso

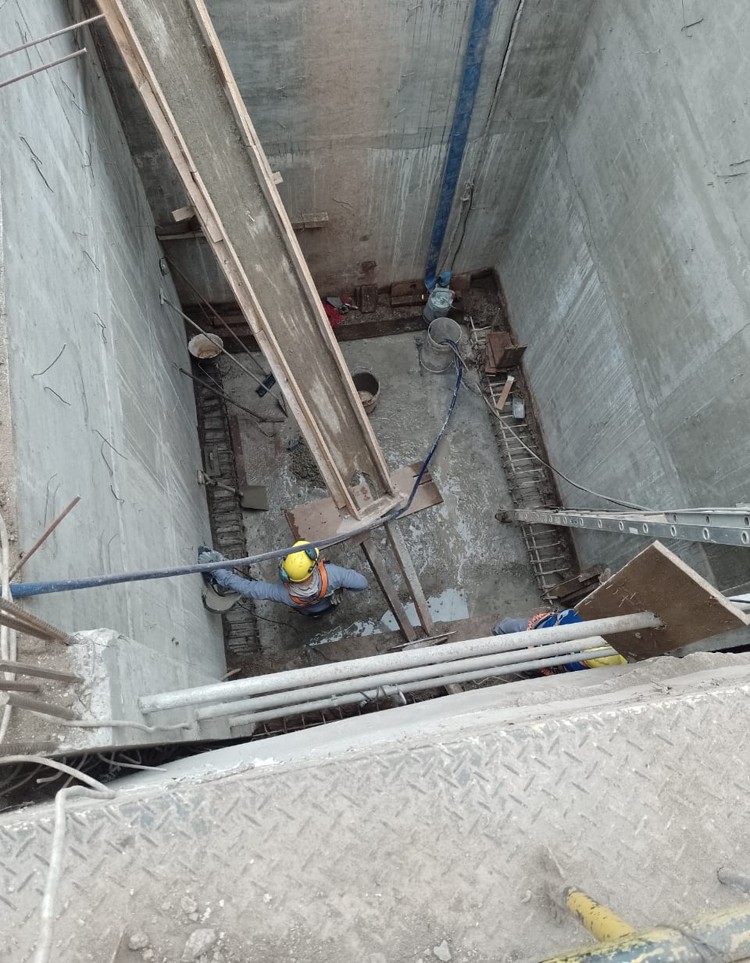

3. Demolición estructuras auxiliares en fondo

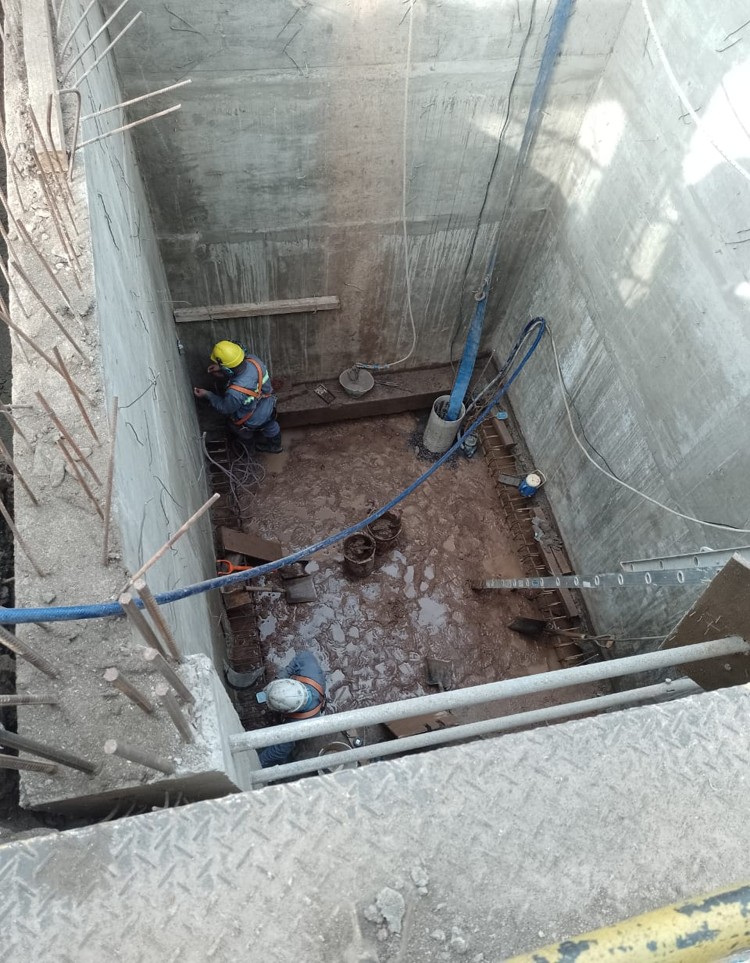

4. Detalle del interior hormigonado losa de fondo

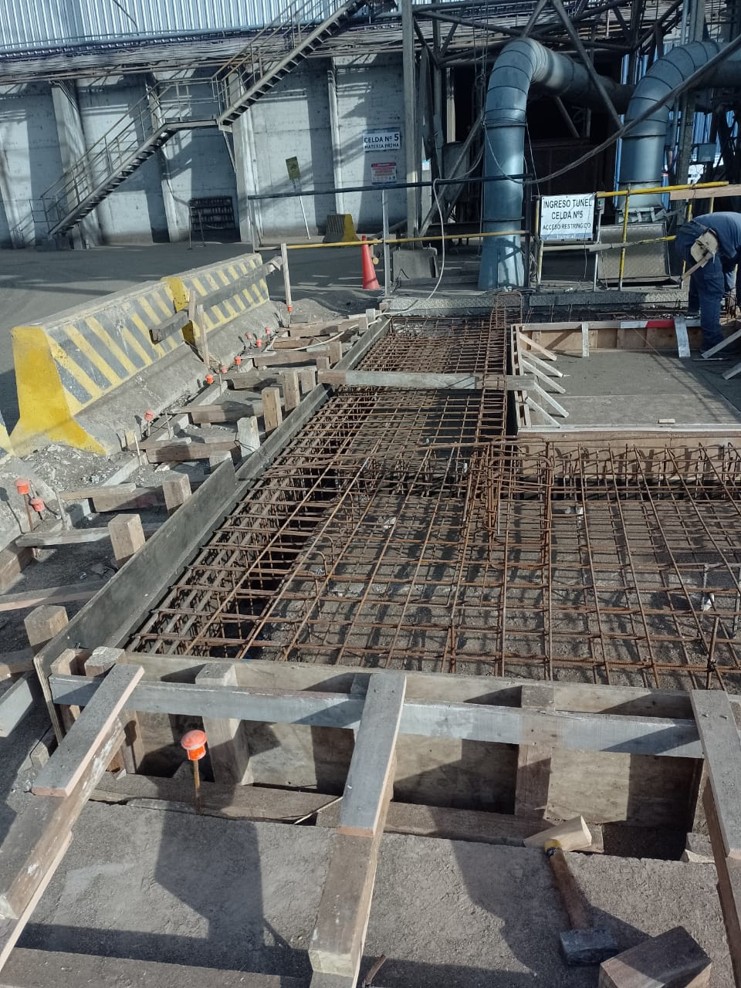

5. Detalle del hormigonado losa superior

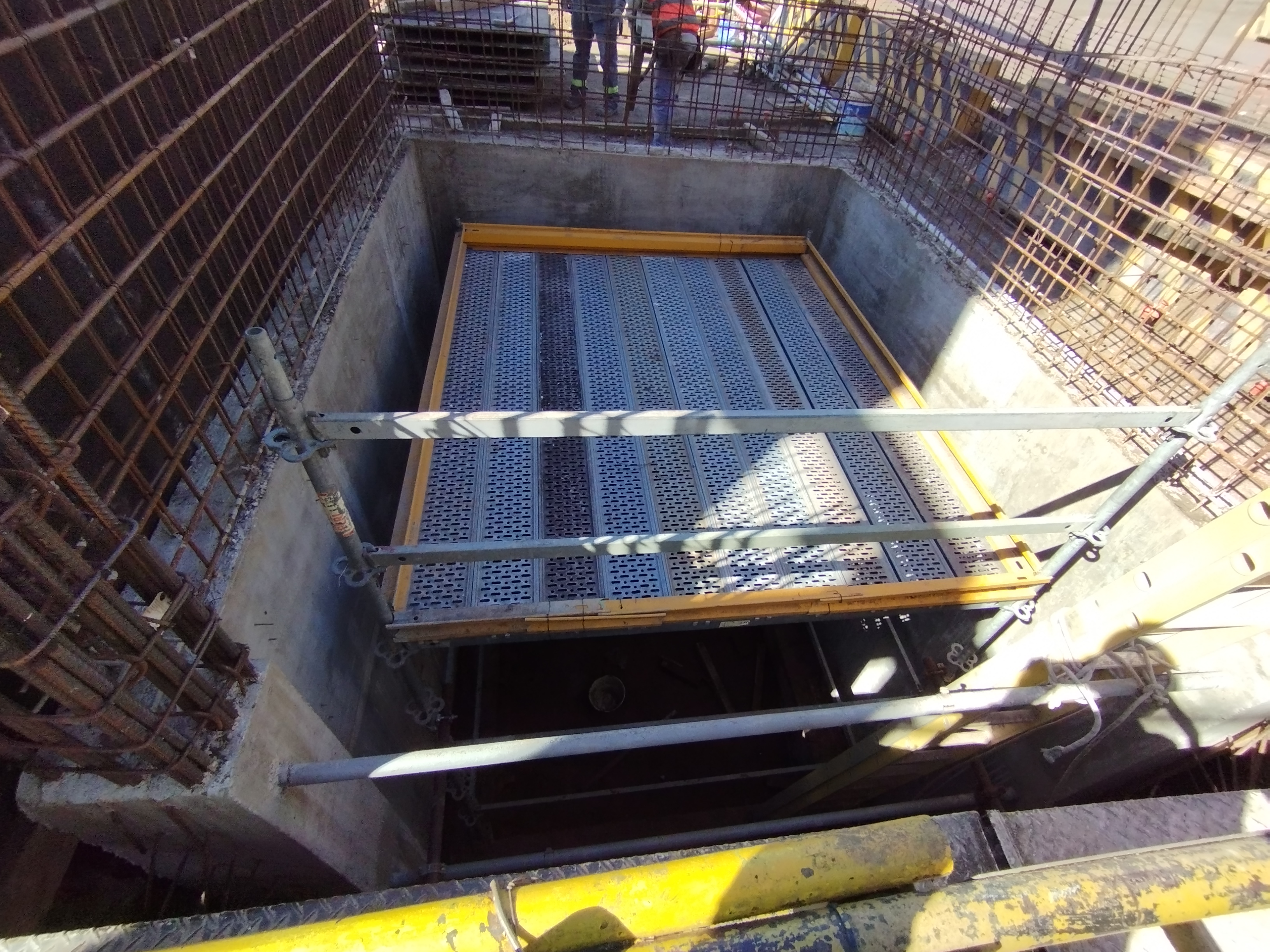

6. Detalle del hormigonado losa superior
